產品概述

XL(F)-21型動力配電柜適用于發(fā)電廠及工礦企業(yè)，交流電壓500V及以下的三相三線、三相四線、三相五線制系統(tǒng)，作動力照明配電之用.

XL(F)-21型動力配電柜系戶內裝置，靠墻安裝，柜前檢修。

正常使用條件

● 環(huán)境溫度：-50℃～+40℃，且24H內的平均溫度不超過+36℃；

● 海拔高度：不超過2000m;

● 相對濕度：在周圍空氣濕度為+40℃時不超過50%;在較低濕度下可以有較高的相對濕度(如：+20℃時為90%)，考慮到溫度的變化允許產生適度的凝霜：

● 設備安裝時與垂直面的傾斜度應不超過5°，設備應安裝在無劇烈震動、無沖擊及無腐蝕的場所。

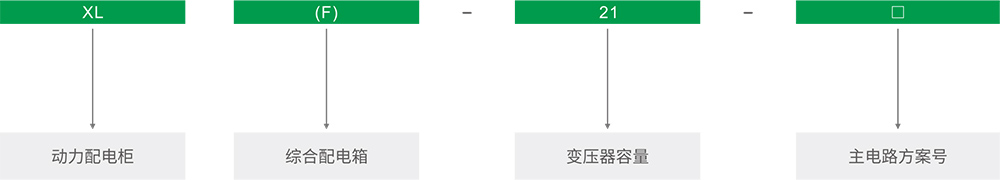

型號及含義

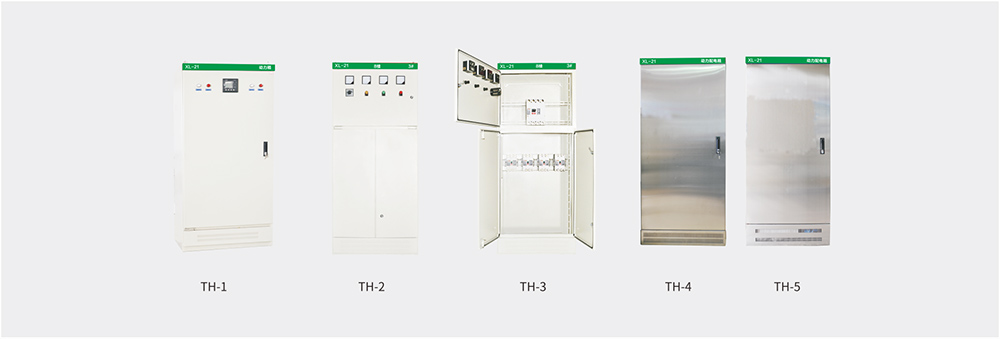

結構特點

XL(F)-21型低壓動力配電柜系戶內靠墻安裝，單面前開門的配電裝置。其基本結構采用鋼板彎制及角鋼焊接而成。前右側可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，指示燈及顯示儀表，打開箱后，配電箱內部設備全為敞露，便于檢修維護。本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘，確保殼體與地連接可靠。
