產品概述

MNS是一種模塊化、多功能的低壓配電柜。應用丁-冶金、石油、化工、工礦企業及基礎設施等領域中所有需要高可靠性場合的低壓系統：配電和電動機控制系統。

MNS采用的柜體結構具有高度的靈活性，可根據客戶需要或不同的使用場合，柜體內可安裝多種型號及規格元器件；根據不同的用電設備，多種類型的饋電單元可以裝在同一列柜或同一臺柜中。如：饋電回路與電動機控制回路可混裝在一起。

MNS是一種全系列的低壓開關柜，可以滿足您全辦位的需求。適用于4000A以下的所有低壓系統。MNS可以提供高水準的可靠性和安全性。人性化的設計，加強了對人身和設備安全所需的保護。MNS為全組裝式結構，其特有的型材結構及連接方式以及對各種元器件的兼容性，可滿足苛刻工期及供電連續性的要求。

執行標準：IEC439、GB 7251.1。

正常使用條件

● 應用場合：配電、電動機控制

● 執行標準：lEC439、GB7251 1

● 環境溫度：-5℃~40℃

● 環境相對濕度40℃時不超過50%，在較低溫度時，允許有較高的相對濕度，有可能偶然產生凝露（如：20℃時為90%)

● 安裝地點: 室內

● 海拔高度: ≤2000m

● 如果上述條件不能滿足滿足時應由用戶在訂貨時向制造廠提出。

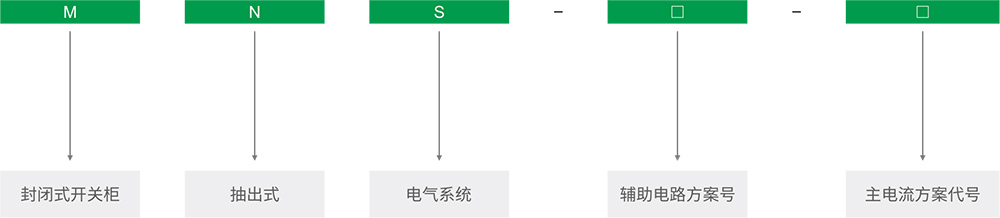

型號及含義

主要技術參數

● 進出線形式：電纜/母線槽(橋)

● 電纜進出：頂部/底部

● 接線形式：柜前/柜后

● 防護等級：IP30、lP40、lP54

● 功能單元隔離形式：全隔離或部分隔離

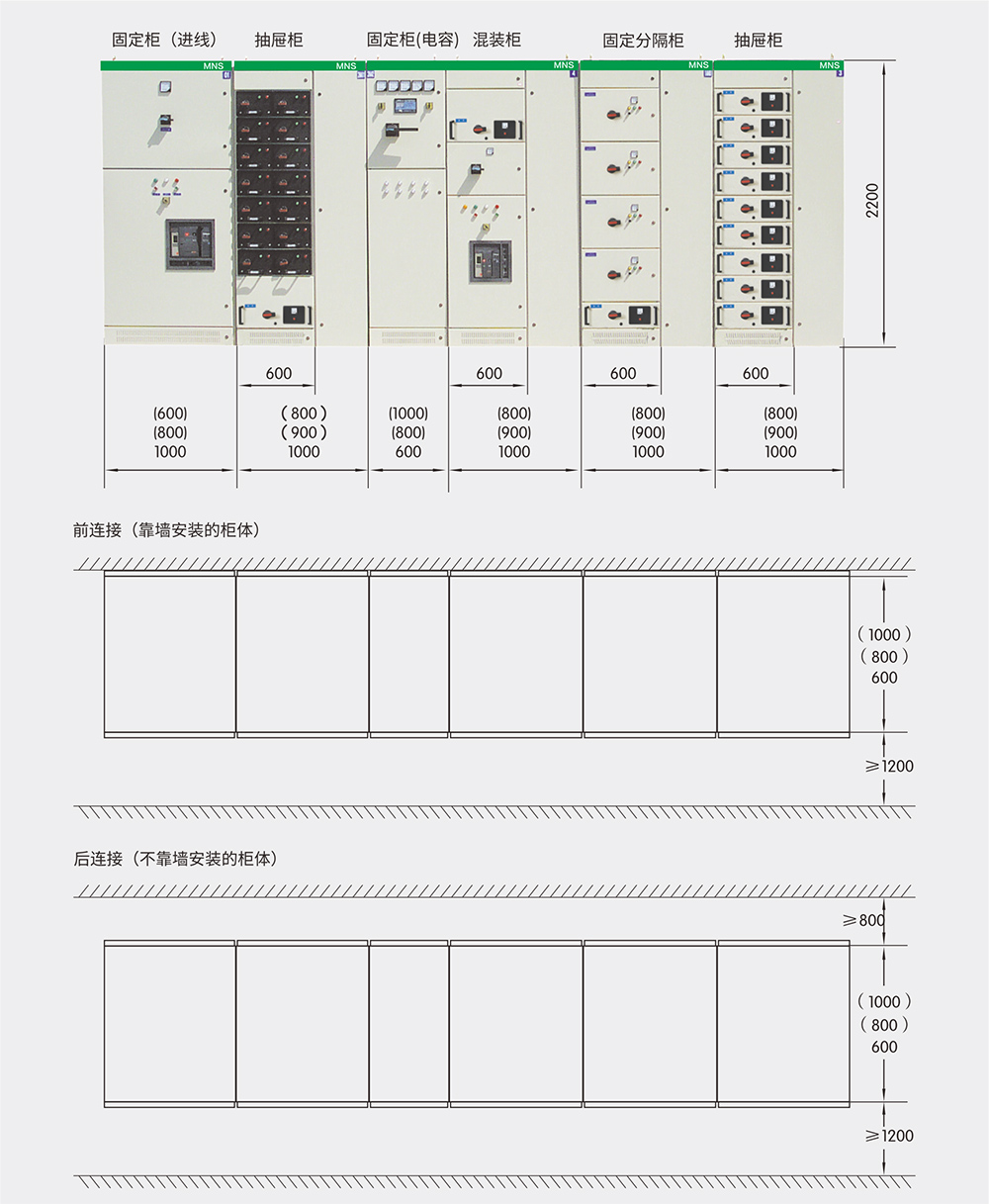

安裝尺寸圖
