產品概述

GGD型低壓固定式成套開關設備適用于發廠、變電所、工礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定電流至3150A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品分?jǐn)嗄芰Ω?，額定短時耐受電流達50kA。線路方案靈活、組合方便、實用性強、結構新穎等特點。

該產品是我國組裝式、固定面板開關柜的代表產品之一。本產品符合：GB7251《低壓成套開關設備和控制設備》、IEC439《低壓成套開關設備和控制設備》等標準。

正常使用條件

● 環境溫度：-5℃～+40℃，24h內的平均溫度不高于+35℃。

● 海拔高度：2000m及以下。

● 相對濕度：在**溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度: (例如+20℃時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響。

● 設備安裝時與垂直面的傾斜度不超過5 。

● 設備應安裝在無劇烈振動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。

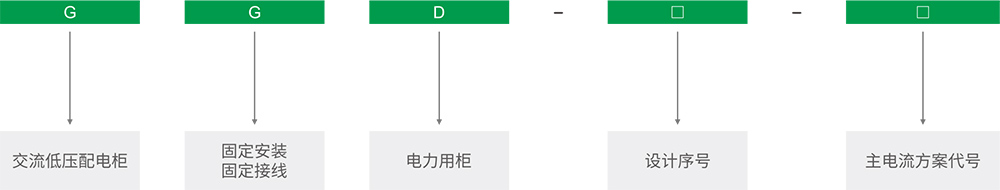

型號及含義

主要技術參數

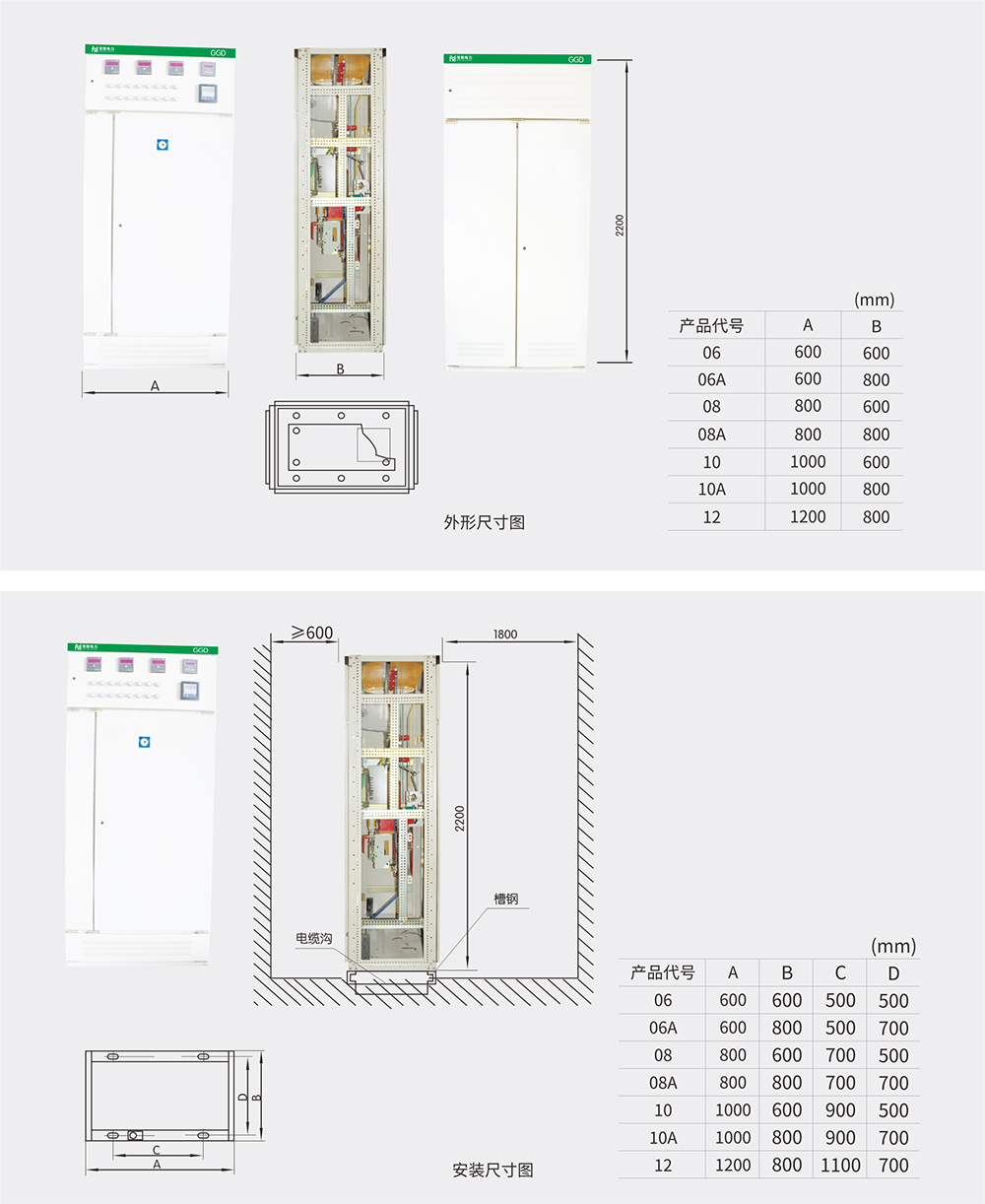

安裝尺寸圖
